2009/05/23 11:13 기계 재료 관련

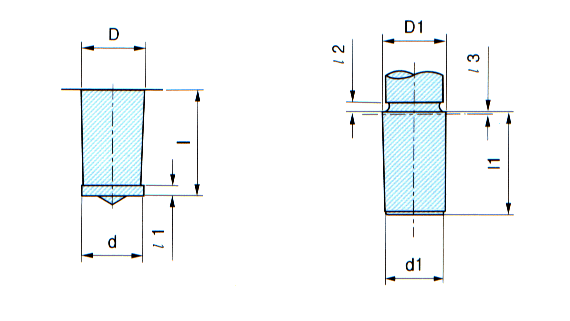

쟈콥스 테이퍼 형상도 (드릴척 아바)
|
테이퍼 NO |
D |
I |
L1 |
d |
D1 |
I1 |
d1 |
L2 |
L3 |
테이퍼 | |||||||||||||||||||||||||||
|
O |
6.350 |
12.700 |
(3) |
6.17 |
6.389 |
11.906 |
5.802 |
(3) |
(0.8) |
1/20.28809 | |||||||||||||||||||||||||||
|
D |
8.000 |
16.000 |
7.23 |
8.063 |
15.206 |
6.850 |
1/12.533 | ||||||||||||||||||||||||||||||
|
1 |
9.754 |
18.256 |
8.92 |
9.815 |
17.462 |
8.468 |
1/12.9718 | ||||||||||||||||||||||||||||||
|
2 shot |
13.940 |
20.637 |
12.83 |
14.005 |
19.844 |
12.386 |
1/12.2624 | ||||||||||||||||||||||||||||||
|
6 |
17.170 |
26.988 |
16.26 |
17.211 |
26.194 |
15.852 |
1/19.2641 | ||||||||||||||||||||||||||||||
|
3 |
20.599 |
32.544 |
19.30 |
20.641 |
31.750 |
18.951 |
1/18.7793 | ||||||||||||||||||||||||||||||
|
4 |
28.550 |
44.450 |
27.10 |
28.592 |
42.863 |
26.346 |
1/19.0839 | ||||||||||||||||||||||||||||||
|
|
